НПВХ трубы FLEXTRON

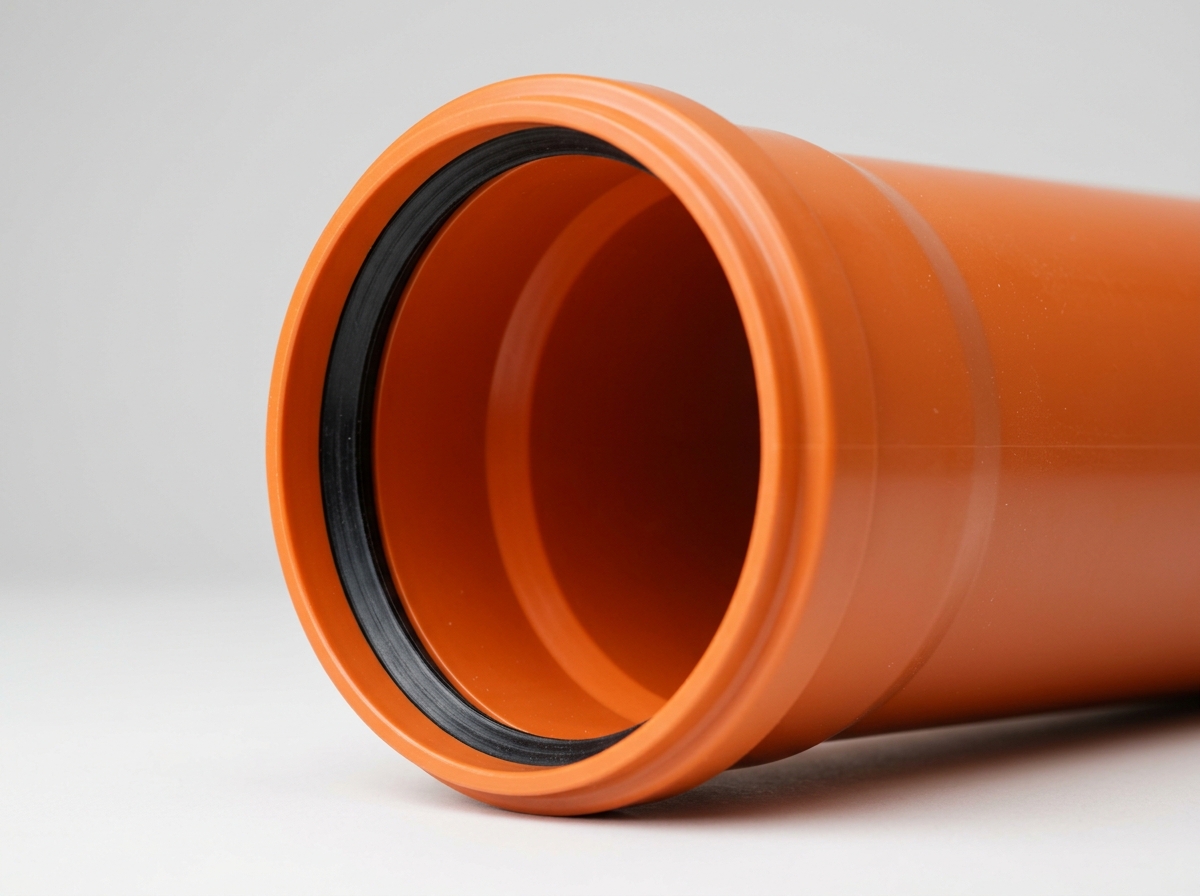

Для производства труб нашим предприятием была самостоятельно разработана и изготовлена специальная формообразующая оснастка раструба, в конструкцию которой внесен ряд решений, направленных на повышение надежности соединения и снижение вероятности повреждения раструбной части трубы.

В частности, в наиболее нагруженных переходных участках профиля раструба, включая зону паза под эластомерное уплотнительное кольцо, исключены резкие переходы и острые углы, предусмотрены увеличенные радиусные сопряжения. Такое исполнение позволяет уменьшить локальную концентрацию напряжений в материале НПВХ и тем самым повышает стойкость раструба к ударным и монтажным нагрузкам, особенно в местах изменения геометрии его профиля.

Отдельное внимание при проектировании было уделено длине раструбного соединения. Глубина посадки трубы в раструб составляет порядка 80 мм, тогда как у ряда представленных на рынке аналогов чаще всего встречается глубина порядка 60 мм. Увеличенная глубина соединения обеспечивает более надежное взаимное позиционирование труб, повышает стабильность стыка и создает дополнительный запас при возможных монтажных отклонениях.

В результате сочетание увеличенной глубины посадки, оптимизированной геометрии раструба и эластомерного уплотнения способствует сохранению герметичности соединения, уменьшает вероятность нарушения положения уплотнительного кольца и снижает риск возникновения протечек вследствие монтажных погрешностей и эксплуатационных перемещений трубопровода.

Таким образом, конструкция раструба труб является специально разработанным конструктивным решением нашего предприятия, ориентированным не только на выполнение нормативных требований к соединению, но и на повышение его надежности в реальных условиях монтажа и последующей эксплуатации.

Соединение труб выполняется посредством раструба с эластомерным уплотнительным кольцом.
